Roof Shelter kopgevelbeveiliging complete set 12 meter

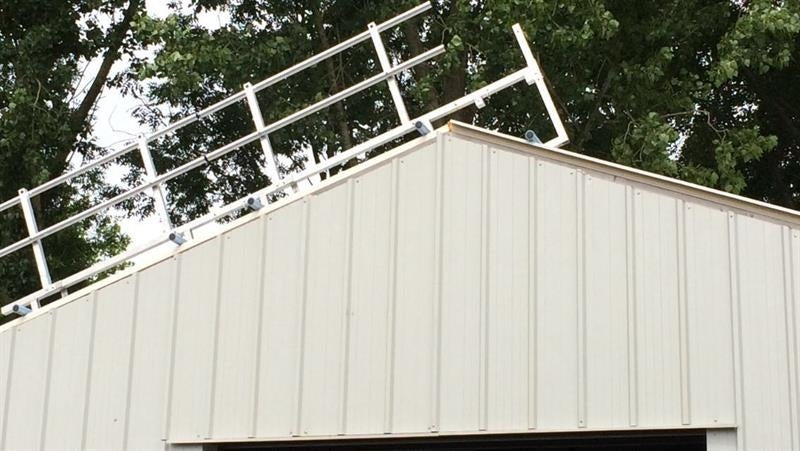

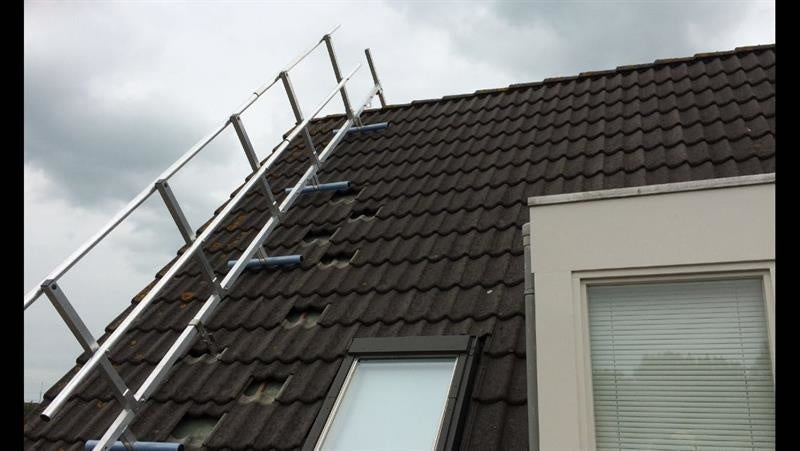

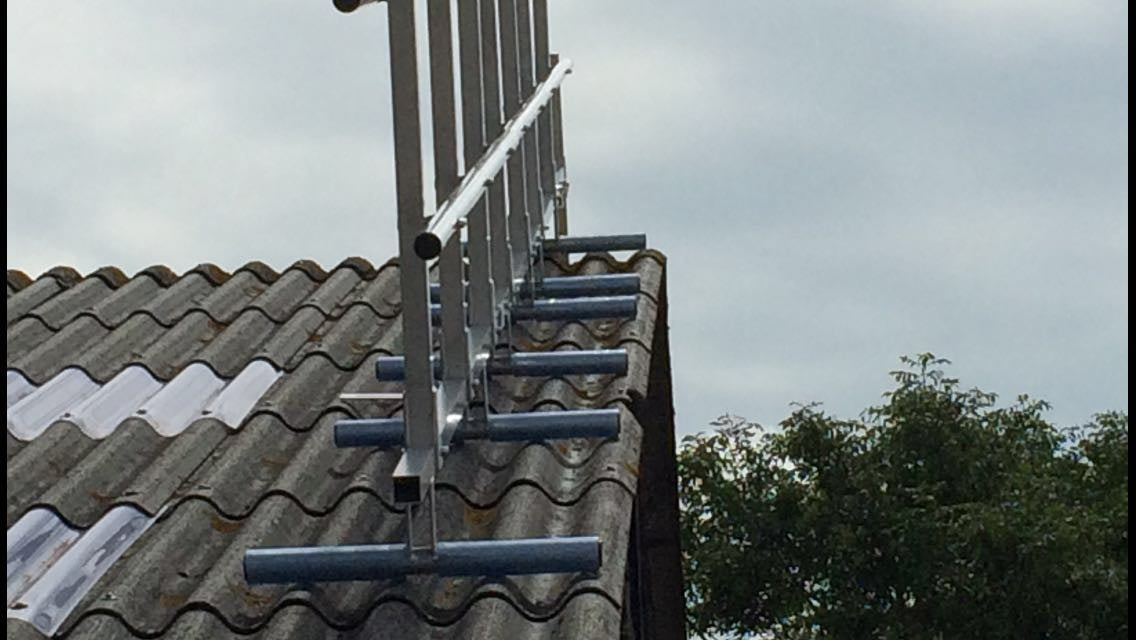

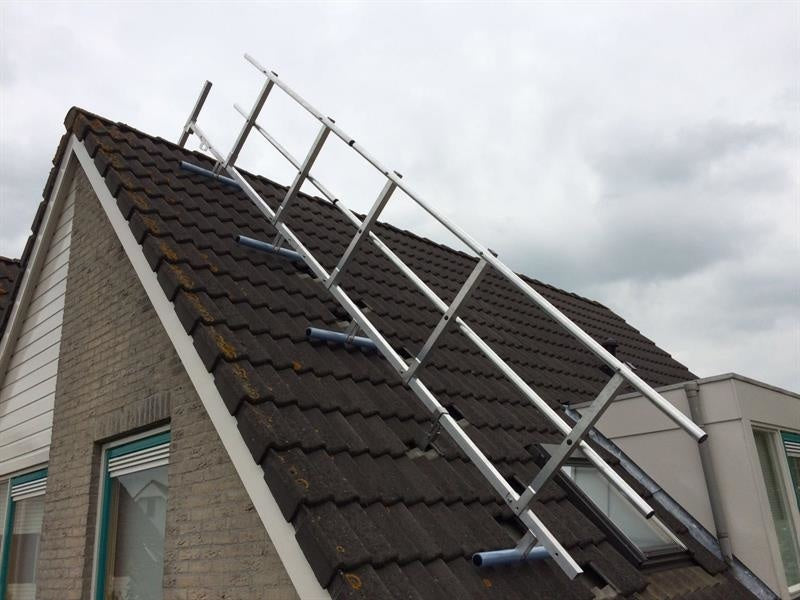

Complete set dakrandbeveiliging om de zijkanten van het dak te beveiligen voor valgevaar. Voorzien van een nokhaak waarmee het hekwerk over de nok van het dak kan worden geplaatst.

Specificaties:

• Lengte hekwerk ingeklapt: 325 cm.
• Lengte uitgeklapt: 300 cm.
• Hoogte ingeklapt: 25 cm.
• Hoogte uitgeklapt: 110 m.
• Materiaal: aluminium
• Snel te monteren, geen gereedschap nodig en geen losse onderdelen.

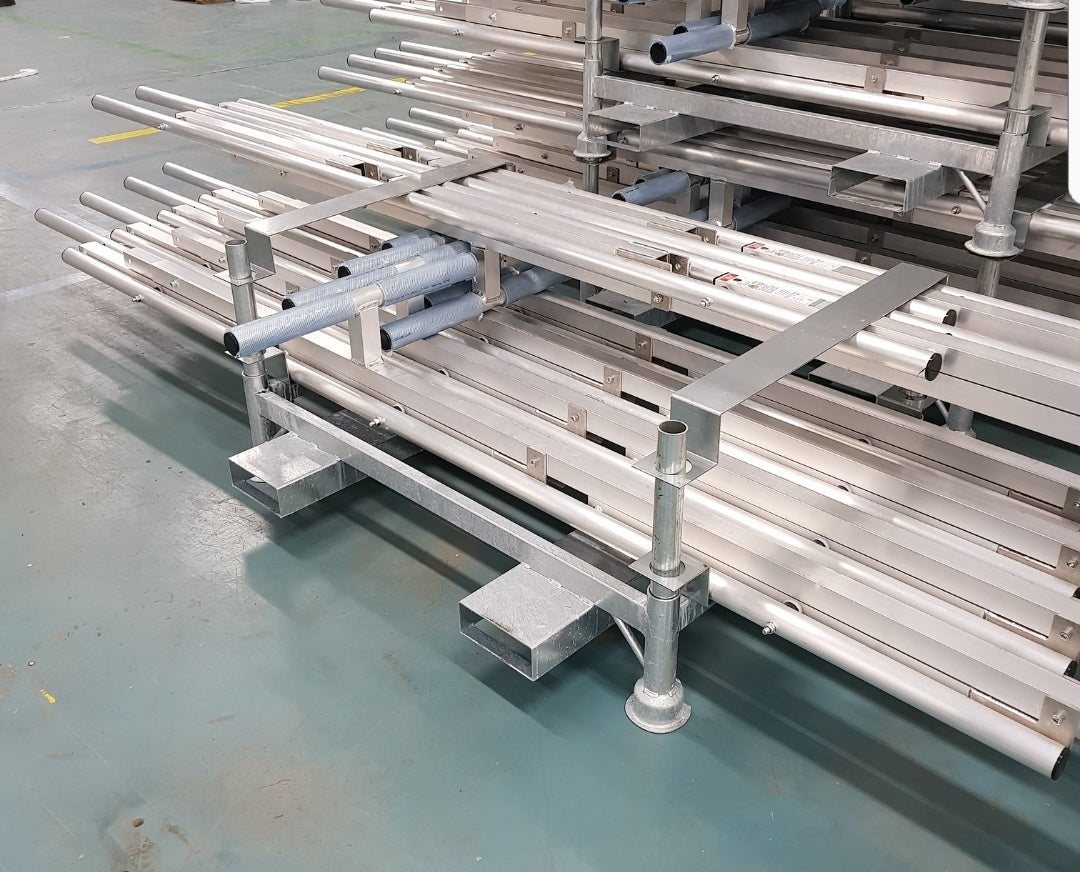

• Transportvriendelijk
• Onbeperkt door te bouwen
• Licht in gewicht, 6 kg per meter
• Gecertificeerd systeem dat voldoet aan de nieuwste en strengste eisen volgens de EN-13374 klasse A en TÜV.

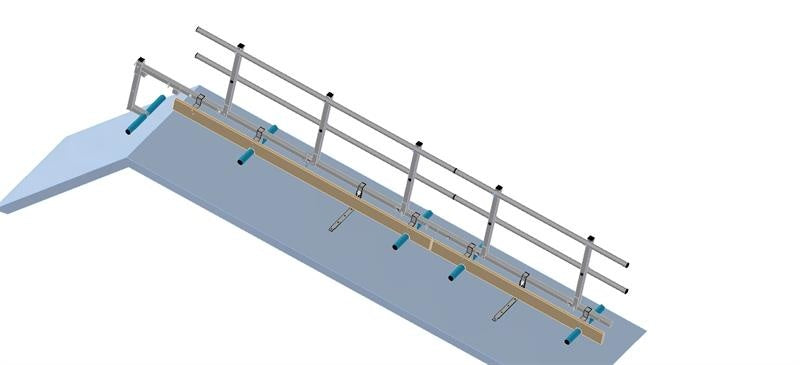

Deze Roof Shelter complete set 12 meter bestaat uit de volgende onderdelen:

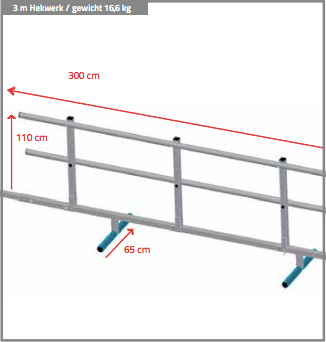

• 4 x Hekwerk 3 meter roof Shelter

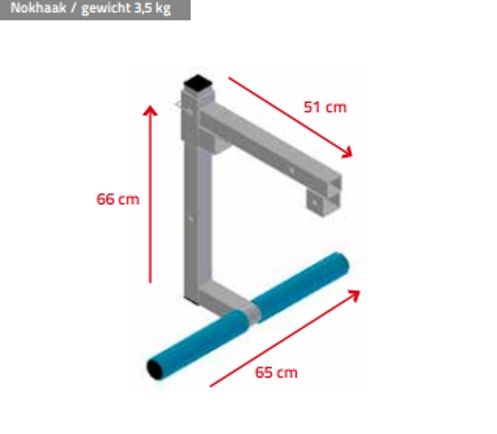

• 1 x Nokhaak Roof Shelter
• 8 x Klembeugel Roof Shelter
• 4 x Kantplank 3 meter Roof Shelter
• Borgclips

MONTAGE ROOF SHELTER:

A: Koppel de nokhaak aan het hekwerk, borg deze ( afbeelding 1.1) en hang deze over de nok:

B: Vervolgens trek je het hekwerk achterover en borg deze. Zie afbeelding 2.1:

C: Bevestig de dakhaak en schroef deze vast met 4 houtdraad bouten aan een degelijke ondergrond (zoals bijvoorbeeld een gording). Deze beugel plaats je aan de binnenkant van je werkgebied:

D: Nu kan het volgende hekwerk aangekoppeld worden en geborgd, zie afbeelding 4,4.1 en 4.2 vor borging. Vervolgens stap C herhalen voor het bevestigen van de dakhaak:

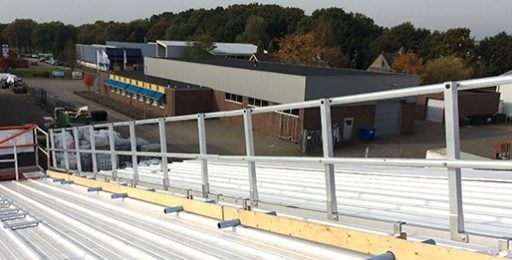

E: Dan kunnen de kantplanken gemonteerd worden aan de onder ligger. Deze haak je om de koker heen met de buis uitsparing om de dakliggers. Zie afbeelding 5.1. De kantplanken plaats je aan de kant van je werkgebied.

Op deze manier kan je het systeem onbeperkt doorbouwen.

Het demonteren gaat in de omgekeerde volgorde van montage.
